1.游标卡尺操作章程

Ø 游标卡尺调整

测量读数前，首先，检查主标尺和游标表的0标记是否重合（如下图示），如果主标尺已经在0位，游标表未回到0位，此时，我们应松开游标制动螺丝，缓缓制动游标表，置0位，然后锁紧，接下来就可以测量。

Ø 游标卡尺读数

把主标尺与游标尺的标记重合处的主标尺与游标尺数值相加即为测量值。以下举例予以说明。

如下图所示，标有“●”处表示两者标记重合处。

主标尺标记与游标尺标记完全重合时最好，但也有某些标记不完全重合的情形。

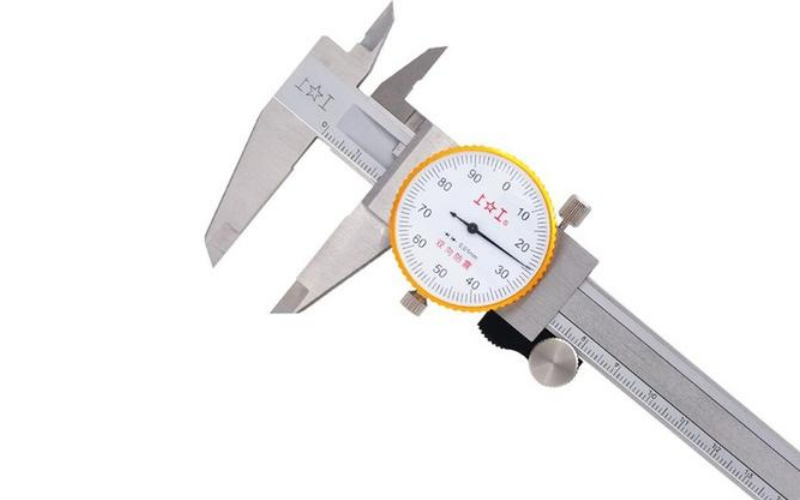

当我们向右拉动游标卡尺时，游标标刚好旋转180度，刻度为50等分，由此可见1/50，每个刻度值为0.02毫米，刻度等分越多，卡尺精度越高。

例一：整数读法

例二：含有一位小数读法

例三：含有两位位小数读法

2. 测量面的精度

游标卡尺有3个测量面，分别上测量外径用的尺身和游标的外测量爪，测量内径用的尺身和游标的内测量爪及测量深度用的深度尺。

Ø 量爪

最为重要的是测量爪合并时，主标尺的0标记和游标尺的0标记要重合。

该主标尺和游标尺的0标记重合时，两测量爪必须紧靠在一起，保证其接触紧密且缝隙处不漏光，间隙宽度在3μm以下。因为JIS规定的测量长度小于100MM，分度值小于0.02MM时，1级综合精度为0.02MM（2级是±0.04MM），所以间隙宽度3μm，游标卡尺符合测量精度要求。

由于游标卡尺在机械加工中多次使用，测量爪的测量面易受磨损出现缝隙，这时就不能正确测量了。

Ø 内测量爪

对于测量内径的内测量爪，使量爪紧密闭合时，仅仅能看到透过极微小的光为宜。不透光或透光较多都是不准确的，要注意的是内测量爪的尖端碰上异物容易损伤，如发生碰撞必须检查。

Ø 深度尺

深度尺可完全缩到尺身的凹槽里面，深度基准面和深度尺水平对齐时，主标尺和游标尺的O标记必须重合，立在平板上时，测量爪间出现缝隙，标尺的0标记偏离，则为不准确的游标卡尺。

3.外测量爪的使用方法

测量外径时，首先使尺身测量爪的测量面接触被测物，然后轻轻按住游标的推柄向前缓慢推动，直到游标的量爪轻轻地夹住被测物。

测量外径是，最需注意的就是把游标卡尺对准被测量物，在与其成90度直角的方向测量。倾斜测量的尺寸不正确，左边的图片是正确的，右边图片是错误的。

4.内测量爪的使用

内径测量的厚度很小，容易碰伤或磨损，所以操作时要特别注意，绝对不能碰撞。

在实际测量中，将游标卡尺的游标尺重合，使用游标的内测量爪进行划线，这都是错误的用法，还有严禁在测量时，旋转被测量工件。

上图，是典型的错误测量法，把游标卡尺的内测量爪，紧贴被测量面，内测量如上图所示，与内径两端呈塔桥状，测量结果小于实际内径数值。

内测量爪一定要对准孔平行放置进行测量，并且要尽量深入孔中，测量时内测量爪的背沟槽部分要露出来。

      ▲内测量爪歪斜放置，不能正确测量，会          ▲把内测量爪轻轻放在被测量物上稍稍

       得到比实际小的测量值                          转动，然后在标尺标记不变时读数

5.深度尺的使用方法

    深度尺附于游标卡尺中，可用于测量空的深度、台阶、槽深等。从深度基准刀测量面的长度，其读法与外径测量、内径测量完全一样。

    用一只手将尺身的深度基准面与被测量物体的面贴紧，用另一只手的大拇指和食指轻轻推动游标滑动。如果这时突然用力推出深度尺，就会损坏深度尺的尖端、可拆卸部，也会损坏被测量物。
