电池综合检测仪

1.0目的

规范电池综合功能测试仪的操作、保管与维护。

2.0范围

适用公司内BTS-2002型号的电池综合功能测试仪。

3.0定义

无

4.0职责

4.1品质部为本指导书的权责单位。

4.2各使用部门遵守本操作指引。

5.0操作内容

5.1基本功能与外观

5.1.1本测试仪的基本功能包括如下：

1）电池静态参数快速检测；              2）电池容量检测

3）可单独选择的电池充电功能；          4）可单独选择的电池放电功能。

5）数控电流电压源功能；                6）数控电子负载功能。

7）电压和内阻表功能；                  8）仪器校准功能

9）读码

5.1.2外观

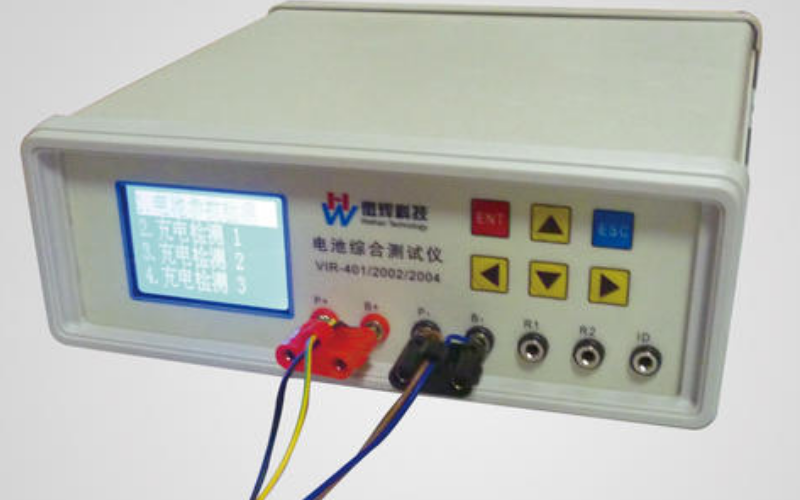

5.1.2.1仪器的外观面板上面主要有三部分组成，用来显示操作和测量信息的LCD 显示器，操作键盘，以及接线孔，如图所示：

5.1.2.2本仪器的输入界面是6 个轻触按键，分别是向上键，向下键，左键（减少），右键（增加）,取消键（返回），确认键（开始/暂停）键。在任何一个操作界面中，按取消键都可以退出当前操作，并返回上一级菜单，如当前在设置状态，按确认键则启动运行，如在运行状态，按确认键可以暂停当前操作，再次按下确认键，可以再次启动当前运行。

5.1.3接线方式

5.1.3.1本仪器具有7 个接线端子，其中P+，P-分别连接到电池的正极和负极，作为充电电流和放电电流的连接通道，另外，R+,R-也分别用独立的两根导线连接到电池的正极和负极。并在电池极片上汇合，作为测量信号的连接通道，这样测量的时候，通过4线制测量，可以消除导线带来的测量误差，提高测试精度。另外R1,和R2 分别作为电池内部识别ID 电阻或者热敏电阻的连接端子，如需要的话，可以用导线连接到相应端子，ID 线用于测量一些带码片的电池，目前此项功能可选。

5.1.3.2上图所示实例中，测量该电池共需要5根连接线，其中P+,R+分别用两根导线连接到电池的正极，P-，R-分别用两根导线连接到电池的负极，这样可以获得精确的内阻测量结果，如不需要精确的内阻测量结果，也可以把P+，R+直接并联，P-和R-直接并联，然后再分别连接到电池的正极和负极，这样除内阻测试的电阻值可能偏大外，无其他不良影响。如需要测试识别电阻或者热敏电阻，可将单独的导线连接到测试仪R1/R2 端到电池的对应端子。

5.1.3.3因为测试电池的过电流保护，以及短路保护功能，需要通过较大电流，所以连接到P+,P-的引线必须采用较粗一些的导线，以免因为导线内阻的原因，导致测试结果不正确。

5.2主功能菜单选择

5.2.1在开机画面显示之后,进入主功能菜单显示界面，如下图显示：

5.2.2 图片上面所显示英文含义分别代表的功能见以上5.1.1条，按上下功能键可以选择当前所需要的测试功能，按确认键进入所选择的功能。

5.2.3在选择“1.Static Test（静态参数测量功能）”后，进入相应设置界面：

5.3仪器特性指标

5.3.1仪器适用环境：

1）温度：0~40℃；  2）使用高度：海拔2Km内使用；  3）相对湿度：40~80%湿度

5.3.2测量范围：

1）电池电压测量范围：0~10V(BTS-2002H)或0~20V（BTS-2004H）最小分辨率1mV

2）电流测量范围：0~12A 最小分辨率10mA

3）内阻测量范围：0~999 mΩ 最小分辨率0.1mΩ

4）识别电阻测量范围：0.1~999.9KΩ 最小分辨率0.1KΩ

5）容量测量范围：0~10000mAH 最小分辨率1mAH

5.3.3测试速度：

1）静态测试（测试所有功能）：1.1~2秒

2）容量测试（1C电流充放电）：3~4 小时

5.3.4测量精度：

1）电压测量精度：10V±0.5%（校准后）

2）电流测量精度：2A±2% 10A±5%

3）内阻测量精度：150mΩ±2%

4）识别电阻测量精度：10KΩ±1%

5）电池容量测量精度：10AH ± 2%

5.3.5内部数控电压源指标：

1）输出最高电压：10V（BTS-2002H）或20V（BTS-2004H）

2）输出最大电流：2A

3）纹波电压： <20mV

4）负载调整率： <10%

5）响应时间：1S

5.3.6内部数控电子负载指标：

1）最高电压：10V（BTS-2002H）或20V（BTS-2004H）

2）最大电流：2A（连续） 10A（10 秒）

3）最大功率：40W（连续）80W（10 秒）
