二次元检测仪操作章程

1.目的：

  1.1规范设备操作程序与相关事项，提高测量精确度及设备可靠性。

2.适用范围：

  2.1二次元精密测量仪器测量使用。

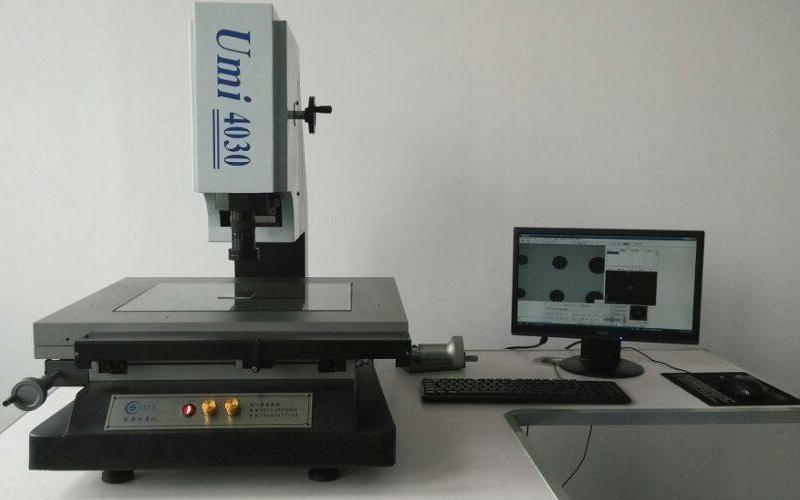

3.仪器介绍：

①彩色CCD摄像机      ②倍数调节钮     ③样品放置台    ④ Y轴转动手柄  ⑤机器电源开关

⑥亮度调节器           ⑦ X轴转动手柄   ⑧焦距调节手柄（焦点摇杆）       ⑨软件控制界面

4.软件界面介绍：

5.操作程序

  5.1开机准备：

  5.1.1在开机前检查电源是否连接，仪器是否安全，检查仪器零件是否有松动的现象；

  5.1.2在进行操作时，不准强行的对机器施加外力；如需施加外力作用在机器上，必须确保在不损坏机器的情况下进行。

  5.2开机步骤：

  5.2.1打开总电源→打开电脑→打开机台电源开关→运行VMM2.2C操作软件→检查影像、数据是否与电脑同步（转动方向导轨，数据及影像是否变化）→根据测量的器件选择对应的倍数→开始测量。

  5.3操作要求：

  5.3.1初学者必须经培训考核合格后，才可上岗操作测量仪。

5.3.2将产品放置在待测区域里面，鼠标放在被测物体边像上，打开放大镜调整焦点摇杠，使放大镜内的图象达到最佳清晰度；

5.3.3开关机顺序不得打乱，否则将会影响影像与数据的导入；

5.3.4测量过程中，按照工件的实际尺寸取相对应的比例尺，物镜倍数务必与正确的比例值相对应，否则将会影响测量结果；

5.3.5 在聚焦过程中，鼠标放在被测物体边像上，打开精密测量小视频，小视频内达到最佳清晰度，为聚焦 OK；

5.3.6大距离测量可用快速移动导轨移动，但务必正确使用导轨开关，未打开开关不得强行推动工作台面；

  5.3.7光线调配，可调动上灯、下灯，使影像线条明显，取点测量更精确；

  5.3.8测量取点可按照聚焦效果来决定点数，如影像特别清晰，可少取几个点，如影像较模糊，务必多取点测量，影像线条不平整处（如毛刺）不要取点，尽可能取线条平整处、颜色相间的区域取点；

  5.3.9一般情况下，不得更改系统设定的内容，关于原点坐标等设定，不得随意更改；

  5.3.10测量数据和影像，直接导入 Excel,并进行命名保存(命名方式为产品型号+日期）。

  5.4关机步骤：

  5.4.1关闭VMM2.2C操作软件→关闭机台电源开关→关闭电脑→关闭总电源。

1. 注意事项

  6.1工作机台及大理石上不允许放置重量较大物体，以免影响机台平整度；

  6.2不得强行推动快速移动导轨；

  6.3盖玻片用玻璃水清洁，保持台面干净清洁，划伤性较大物体务必经过处理放置方可测量，以免划伤玻璃影响影像效果；

  6.4电脑中不得安装与测量无关紧要的软件；

  6.5注意整个机台清洁，长时间放置不用，必用无尘布罩住机台。

2. 相关文件与表格：

  7.1附《尺寸测量记录表》
